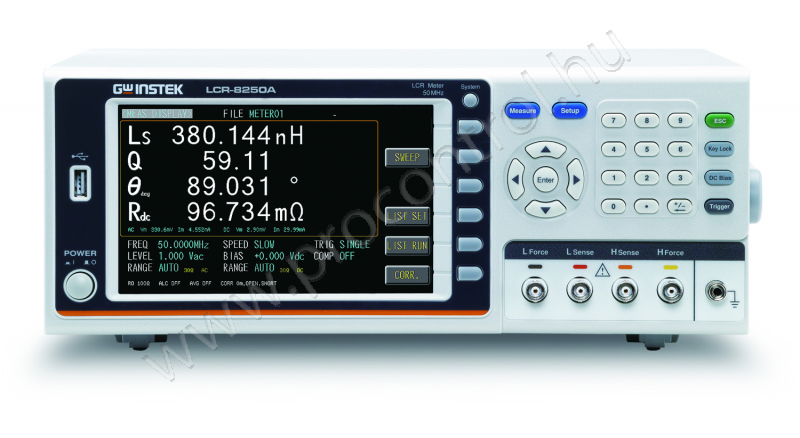

GWInstek LCR-8250(A) Magas frekvenciás LCR mérő

Rövid leírás

A GW Instek LCR-8200(A) magas frekvenciás LCR-mérő sorozatának öt modellje van, és a maximális tesztfrekvencia legfeljebb 50 MHz. Az egész sorozat 7 hüvelykes színes kijelzővel rendelkezik, és nagy mérési pontossággal (0,08%) rendelkezik.
A mérési eredmények a kiválasztott mérési módnak megfelelően numerikusan vagy grafikusan is bemutathatók, így a felhasználók optimálisan értelmezhetik a DUT jellemzőit. Ugyanakkor a szabványos interfészek teljes skálája, mint például az USB-eszköz / RS-232C / Handler és a GPIB lehetővé teszi a felhasználók számára, hogy a legismertebb interfészen keresztül vezéreljék a műszert.
Ezenkívül a sorozat USB-tároló funkciót is biztosít grafikus módban. A DUT mért jelleggörbéi és értékei elmentésre kerülnek a későbbi elemzéshez. Az LCR-8200(A) funkcióinak széles választéka segítheti a felhasználókat a passzív alkatrészek vizsgálati követelményeinek könnyű megválaszolásában a K F, a tervezés és a gyártás területén.

Tulajdonságok

Széles tesztelési frekvenciatartomány:
-- LCR-8200A:DC, 10Hz~50/30/20/10/5 MHz
-- LCR-8200:DC, 10Hz~30/20/10/5/1 MHz
7" LCD színes kijelző
0.08% Alapvető pontosság
Négy mérési eredmény egyidejű megjelenítése 17 választható mérési paraméterből szabadon
15 lépésből álló lista mérés

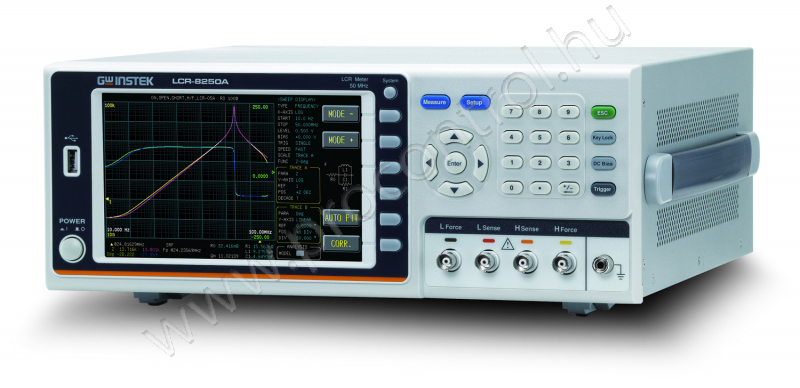

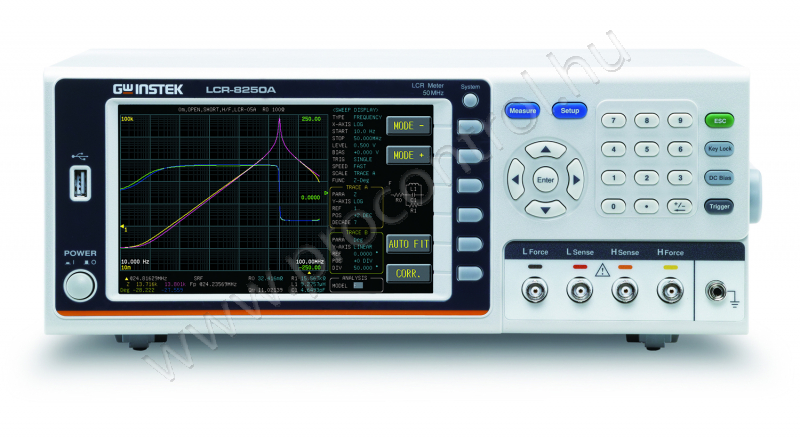

Két görbe sweep mód
Egyenértékű áramköri modell elemzés (csak a LCR-8200A modelleknél)
Belső DC előfeszültség ±12V
USB tárhely elérhető
ALC funkció elérhető
Sztenderd interfészek: RS-232C, USB Host/Device, LAN, GPIB and Handler
Univerzális tápbemenet

A csomag tartalma

- Biztonsági lap x1,
- CD x1 (felhasználói kézikönyv),
- tápkábel x1,
- LCR-06B x1

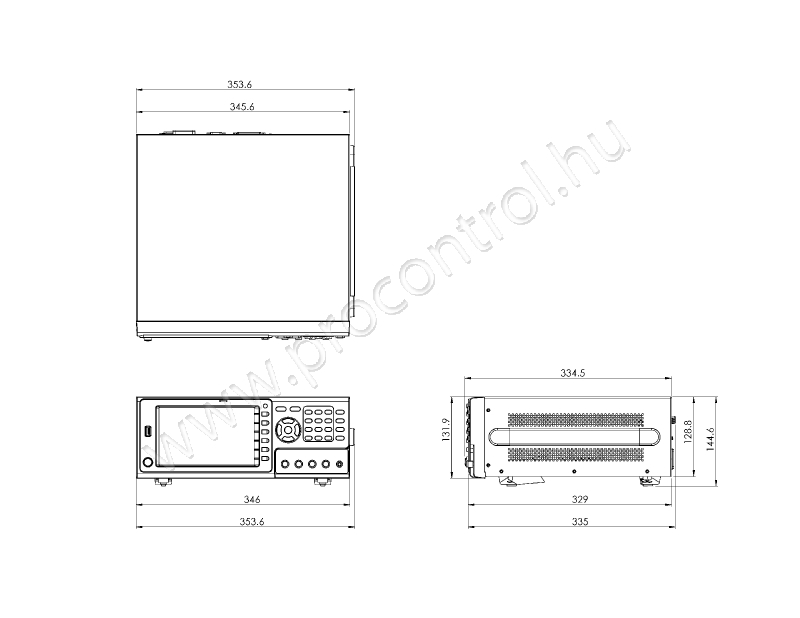

Műszaki leírás

2 fő különbség van az LCR-8200A és az LCR-8200 sorozat között:

1. Különböző frekvenciatartományok: Az LCR-8200 5 modellt kínál, mindegyik modell legmagasabb frekvenciája 1MHz, 5MHz, 10MHz, 20MHz és 30MHz; és az LCR-8200A is 5 modellt kínál, de mindegyik modell legmagasabb frekvenciája 5 MHz, 10MHz, 20MHz, 30MHz and 50MHz.
2. Egyenértékű áramköri modell elemzése: Az LCR-8200A 7 különböző ekvivalens áramkörmodellt kínál, amelyek áramköri komponenseket használnak egy meghatározott áramköri hálózat kialakítására, az áramkör működésének jellemzésére vagy teljesítményének elemzésére, valamint a további módosítások lehetőségeinek felfedezésére.

Típusok

- LCR-8205A
- LCR-8210A
- LCR-8220A
- LCR-8230A
- LCR-8250A

Opciók

LCR-DB1 DC előfeszítő doboz (Frekvencia 2 MHz-ig / max. bemeneti feszültség /- 200 V)
LCR-05A Tesztrögzítő axiális és radiális vezetékezett alkatrészekhez (50MHz-ig)
LCR-06B Tesztvezeték Kelvin csipesszel (4 kábel típus)
LCR-07 Tesztvezeték aligátor-csipesszel (2 vezetékes típus)
LCR-08 Tesztrögzítő (csipesz) az SMD/Chip alkatrészekhez
LCR-10A Tesztrögzítés az alsó elektróda alkatrészekhez (50 MHz-ig)
LCR-12 Tesztvezeték Kelvin csipesszel (4 kábel típus)
LCR-15A Tesztrögzítő SMD/Chip alkatrészekhez (50 MHz-ig)
GTL-234 RS-232C kábel
GTL-246 USB kábel
GTL-248 GPIB Cable
GRA-445 Rack rögzítő készlet (19", 4U)
