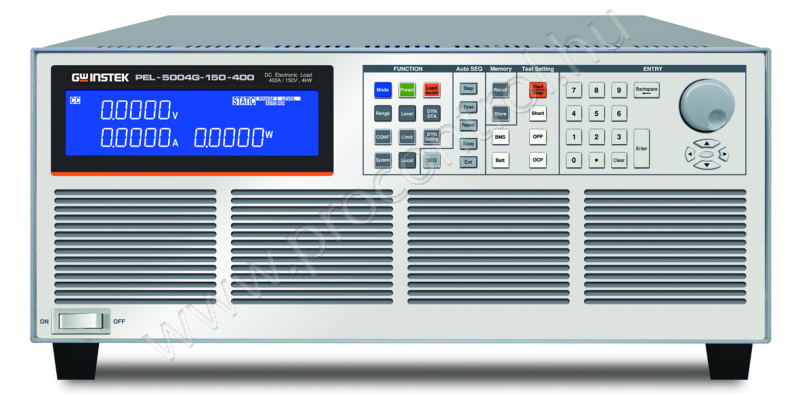

GWInstek PEL-5004G-150-400 DC Elektronikus műterhelés

A GW Instek PEL-5000G sorozat egycsatornás elektronikus terhelés 150V/ 600V/ 1200V modelleket biztosít 4kW~6kW teljesítménytartományban. A PEL-5000G sorozat összesen 9 modellel rendelkezik, amelyek az energia, a feszültség és az áram különböző kombinációit mutatják be.

Rövid leírás

Tesztelheti és ellenőrizheti az akkumulátorok, az elektromos járműtöltők/töltőállomások és az elektromos járművek akkumulátorainak specifikációit. A PEL-5000G támogatja a párhuzamos csatlakozást ugyanazon feszültségspecifikáció és különböző teljesítménymodellek esetén. A PEL-5000G akár 8 párhuzamosan csatlakoztatott egységet támogat, hogy 48 kW-os maximális teljesítményt biztosítson.

Tulajdonságok

• 4U/6K nagy teljesítménysűrűségű kialakítás próbapadi teszteléshez is
• Turbó üzemmód funkció, amely lehetővé teszi a névleges teljesítmény vagy áramerősség 1,5-szeresének felhasználását két másodpercen belül
• A turbó mód használható OCP/OPP/BMS/Short Mode/Surge Mode/Hot Plug-In teszteléssel
• Nagy tolerancia a környezeti hőmérséklettel szemben, 4k/5kW-os modellekkel, amelyeket nem befolyásol a környezeti hőmérséklet az energiafogyasztás során
• Beállíthatja a bekapcsolási állapot értékét
• A rövidzárlat időtartama a rövidzárlati teszten belül beállítható
• A feszültségmérő kijelzője konfigurálható pozitív ("+") vagy negatív ("-") polaritásra
• Opcionális interfész: GPIB, RS232, USB, LAN
• Védelmi funkció Akkumulátor BMS tesztelése
• V, I, W és túl magas hőmérséklet elleni védelem

Mentés

Opciók

• PEL-5004G-150-400 - Normal(N):150V / 400A / 4000W, Turbo(T):150V / 600A / 6000W
• PEL-5005G-150-500 - N:150V / 500A / 5000W, T:150V / 750A / 7500W
• PEL-5006G-150-600 - N:150V / 600A / 6000W, T:150V / 900A / 9000W
• PEL-5004G-600-280 - N:600V / 280A / 4000W, T:600V / 420A / 6000W
• PEL-5005G-600-350 - N:600V / 350A / 5000W, T:600V / 525A / 7500W
• PEL-5006G-600-420 - N:600V / 420A / 6000W, T:600V / 630A / 9000W
• PEL-5004G-1200-160 - N:1200V / 160A / 4000W, T:1200V / 240A / 6000W
• PEL-5005G-1200-200 - N:1200V / 200A / 5000W, T:1200V / 300A / 7500W
• PEL-5006G-1200-240 - N:1200V / 240A / 6000W, T:1200V / 360A / 9000W

Funkciók

• Feszültség/áramforrás SMPS tranziens válasz
• Feszültségforrás áramkorlát tesztelése és akkumulátor-emuláció a töltő teszteléséhez
• Akkumulátor kisütési kapacitása
• Lítium akkumulátor BMS töltés- és kisütésvédelem
• K-F, minőségellenőrzés
• ATE rendszer
• Gyártási tesztelés
