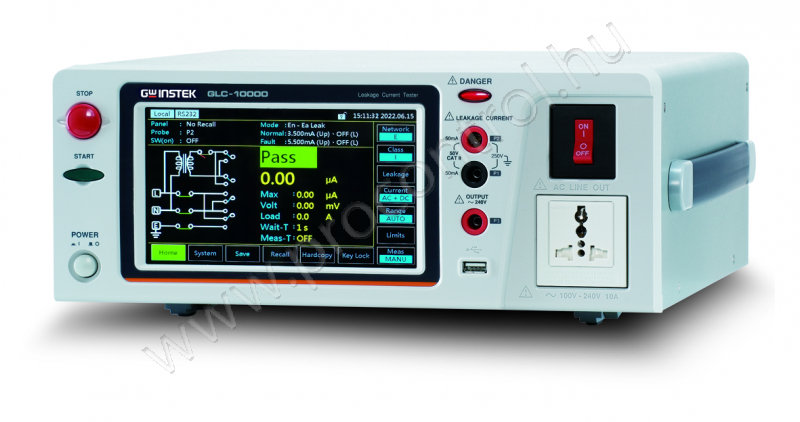

GWInstek GLC-10000 Átütésvizsgáló

Rövid leírás

A GW-Instek új szivárgási áram-tesztelője – a GLC-10000 - 12 szimulált impedancia-hálózatot tartalmaz, amelyek megfelelnek a kapcsolódó biztonsági előírásoknak szivárgási áramteszt elvégzésével az elektromos berendezéseken, normál működés vagy hiba esetén. Ez a 12 szimulált impedancia hálózat egészségügyi elektromos berendezések és általános elektromos és elektronikus berendezések hálózatait szimulálja, ezzel biztosítják, hogy a termék tervezése és gyártása megfeleljen a biztonsági előírásoknak, beleértve az IEC, EN, UL stb.
A GLC-10000 tesztkövetelményeket biztosít a legtöbb IT-termékhez, háztartási gépekhez és egyéb elektronikus és elektromos berendezésekhez, sőt orvosi elektronikához is a szivárgóáram (vagy érintési áram) mérésében, beleértve a szükséges mérőhálózatot, a különböző áramformák mérési sávszélességét a hatályos szabályozás legfrissebb változatának követelményeinek megfelelően. Ezen túlmenően, a különböző előírások szerinti szivárgóáram-áramlási útvonalaknak való megfelelés érdekében a GLC-10000 20 mérési lehetőséget biztosít, hogy megfeleljen a szabványok régi és legújabb verzióinak követelményeinek.

Tulajdonságok

• Alkalmas orvosi elektromos és általános elektromos szivárgási áram mérésére
• 7” érintőpanel színes LCD
• 12 különböző mérési hálózat az emberi test ellenállásának szimulálására (beleértve az IEC-t is
• 60601-1:2020 3.2.)
• A maximálisan megengedett szivárgási áram mérése legfeljebb 50 mA

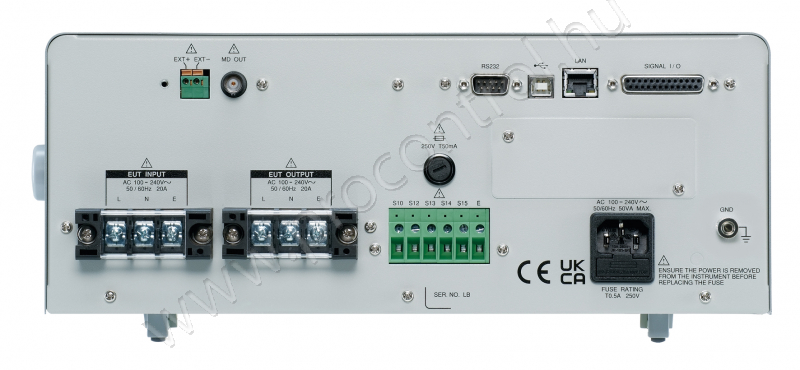

• Külső csatlakozó az MD-csatlakozás bővítéséhez
• Az MD OUT csatlakozó oszcilloszkóphoz csatlakoztatható a mért értékek kényelmes összehasonlítása érdekében
• Hullámformák:
• - 30 szett memória a tesztparaméterhez; 1000 szett memória a mért adatokhoz.
• - Teszt-paraméterek exportálási/importálási funkciója az USB Host-on keresztül
• - USB-tár a mérési adatokhoz / képernyőrögzítéshez
• Különféle szabványos interfészek: RS-232C, USB Host & Device, LAN, Signal I/O és GPIB (opcionális)

A csomag tartalma

• CD (felhasználói kézikönyv) x 1
• tápkábel (régiófüggő) x 1
• mérővezetékek (GTL-207A) x 2
• Aligátorkapcsok (GLC-01) x 1 (2 piros/2 fekete)
• fóliaszonda (GLC-02) x 1
• Tápkábel EUT-hez (GLC-03) x 1
• bemeneti és kimeneti csatlakozó burkolat (GLC-04) x 1

Műszaki jellemzők:

Mentés

Opciók

• GTL-232 RS-232C Cable
• GTL-240 USB Cable, USB 2.0, A-B Type (L Type), 1200mm
• GTL-246 USB Cable, USB 2.0, A-B Type Cable, 4P
• GTL-248 GPIB Cable (2.0m)
